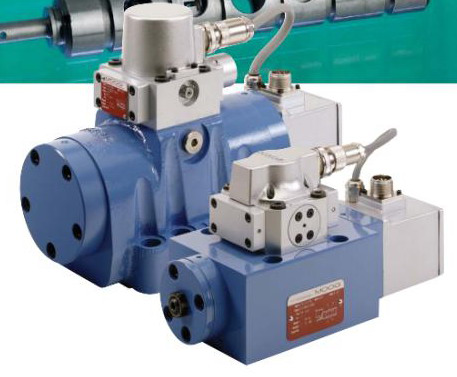

G761 系列电液伺服阀是可用作三通和四通节流型流量控制阀，用于四通阀时控制性能更好。该系列阀为高性能的两级电液伺服阀，在 7Mpa 额定压降下的额定流量为 4L/min 至 63L/min。阀先导级是一个对称的双喷嘴挡板阀，由干式双气隙力矩马达驱动；输出级是一个四通滑阀。阀芯位置由一悬臂弹簧杆进行机械反馈。该系列阀结构简单、坚固、工作可靠、使用寿命长。这类阀适用于位置、速度、力（或压力）伺服控制系统，并具有很高的动态响应。
工作原理：
輸入一電流指令信號給力矩馬達的線圈，將會產生電磁力作用于銜鐵的兩端，銜鐵因此而帶動彈簧管內的擋板偏轉。而擋板的偏轉將減少某一個噴嘴的流量，進而改變了與此噴嘴相通的閥芯一側壓力，推動閥芯朝一邊移動閥芯的位移打開了供油口（P）與一個控制油口之間的通道，溝通了回油口（T）與另一控制油口之間的油路，同時閥芯的位移也對彈簧桿產生一個作用力，此作用力形成了對銜鐵擋板組件的回復力矩。當此回復力矩與由于矩馬達的電磁力作用在銜鐵擋板處的力矩相平衡時，擋板回到零位，滑閥閥芯保持這一平衡狀態的開啟位置，直到輸入的給定信號發生變化。
總之，閥芯的位移與輸入的電流信號大小成正比，在恒定的閥口壓降下，流過閥的負載流量與閥芯的位移成正比。
1、額定流量： 4～63L/min
2、工作壓力： 油口P、X、A和B：35Mpa
3、響應時間： 0～100%閥芯位移 5ms
4、分辨率： ≤0.5%
5、零漂： 溫度變化38℃＜2.0%
6、油液溫度 -29℃～135℃
7、推薦清潔等級：常規使用 ISO 4406＜14/11
長壽命使用 ISO 4406＜13/10
